Neues Modul zur Kalibrierung von Seiten- und Heckradar für das DAS 3000 von Bosch
- ADAS One Solution Software erleichtert und beschleunigt die Fahrzeugkonditionierung und die exakte Positionierung der Kalibriertafeln rund um das Fahrzeug
- Spezielle Bildverarbeitungsalgorithmen der kamerabasierten Software sichern die exakte Target-Positionierung
- Neues Modul unterstützt die Servicearbeiten und Rekalibrierungen von Spurwechselassistenzfunktionen und Querverkehrassistenten
Plochingen - Bei Wartungs- und Reparaturarbeiten an modernen Pkw müssen Werkstätten immer häufiger die Kamerasysteme und Sensoren der unterschiedlichen Fahrerassistenzsysteme neu justieren. Bosch hat dazu die Kalibrier- und Justagevorrichtung DAS 3000 entwickelt, mit welcher Assistenzsysteme in mehreren Schritten exakt kalibriert werden können. Der zeitintensivste Prozess ist dabei die sogenannte Target-Positionierung, bei der die Kalibriervorrichtung exakt und korrekt nach Herstellervorgaben zum Fahrzeug ausgerichtet wird. Mit der neuen ADAS One Solution Software für das DAS 3000 wird dieser Zeitaufwand um mehr als 50 Prozent im Vergleich zu herkömmlichen Messmethoden mit Maßband oder Laser reduziert. Zusätzlich wurde die Bedienerführung weiter verbessert, um bei komplexen Kalibrierabläufen sowohl erfahrene Anwender also auch Einsteiger sicher ans Ziel zu führen. Für Werkstätten bedeutet das einen deutlichen Qualitäts-, Zeit- und Effizienzgewinn.

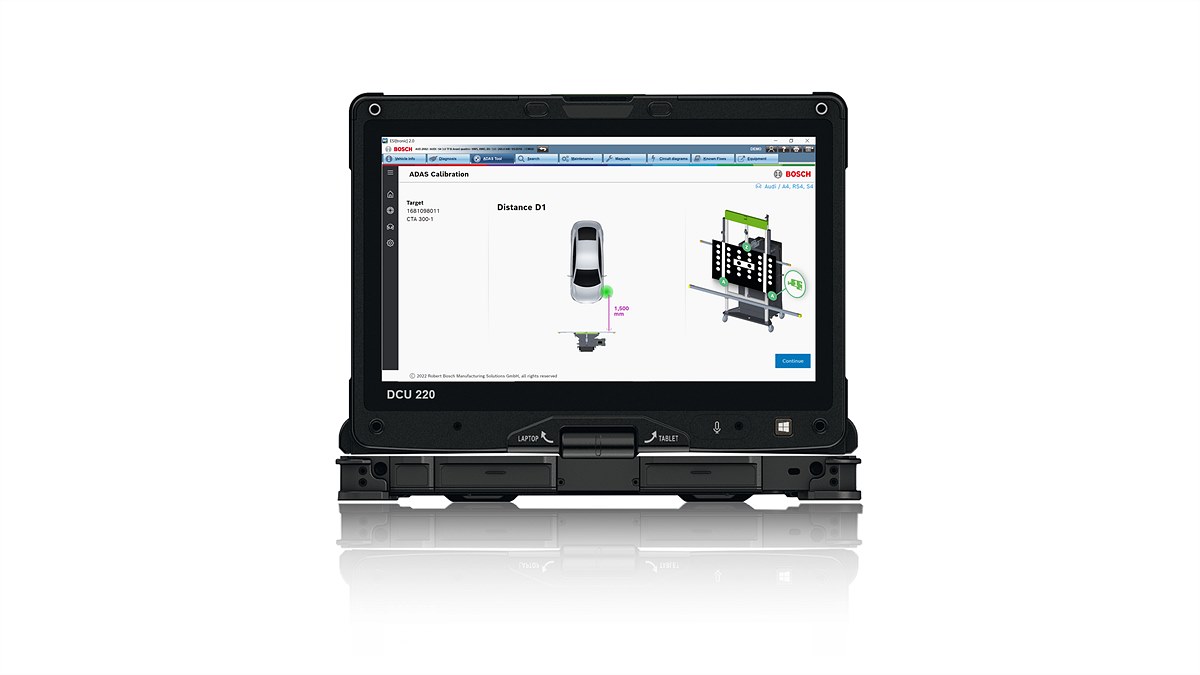

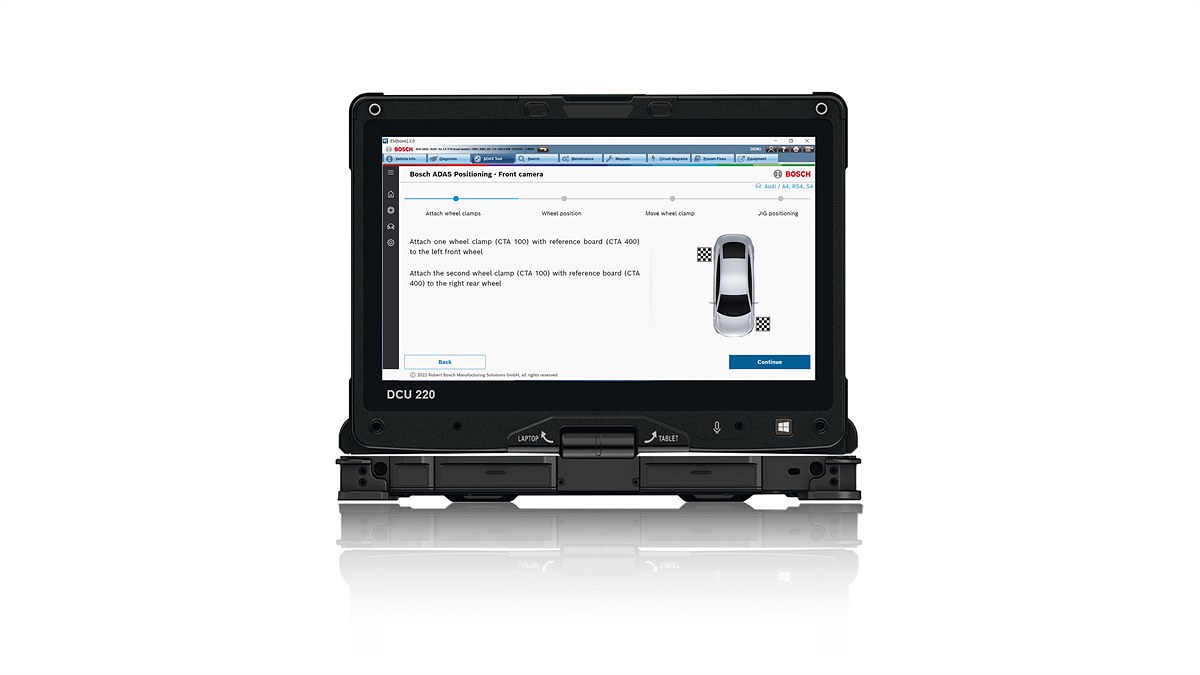

Einfacher Kalibrierprozess dank Kalibriersystemen von Bosch Die Kalibriervorrichtungen von Bosch sind mit integrierten Kameras ausgestattet, die auf Referenzpunkte und Tafeln am Fahrzeug ausgerichtet werden. Nach der Fahrzeugauswahl zeigt die Werkstattsoftware Esitronic 2.0 online von Bosch, die mit der neuen Positionierungssoftware verbunden ist, die im Fahrzeug verbauten Fahrerassistenzsysteme und Sensoren an. Für alle Sensoren sind Arbeitsabläufe und Einstellungen für den Kalibrierprozess hinterlegt. Nach der Auswahl des zu justierenden Sensors erfolgt im ersten Schritt eine Fahrzeugkonditionierung und anschließend der Wechsel in die ADAS One Solution Anwendung, welche in der Programmführung der Esitronic eingebettet ist. Über die von der Esitronic ermittelten Fahrzeug- und Steuergeräteinformationen werden auch die spezifischen Werte für den Kalibriertafel-Aufbau generiert. Dann führt die Positionierungs-Software den Anwender durch den Kalibriertafel-Aufbau und zeigt ihm Ist- und Sollpositionen der Kalibriertafeln vor, hinter und seitlich des Fahrzeugs mit grafischen Animationen exakt an. Zudem werden Werte wie Distanz, Gierwinkel und Seitenverschiebung digital veranschaulicht. Dazu nutzt die ADAS One Solution Software spezielle Bildverarbeitungsalgorithmen und sensorspezifische Programmabläufe. Am Ende kann ein Report erstellt werden, der die korrekte Kalibrierung dokumentiert. Neu ist, dass das ESI-Diagnoseprotokoll jetzt auch die Aufstelldaten der Kalibriertafeln beinhaltet. Somit ist beispielsweise die Serviceaufgabe „Frontscheiben-Wechsel“ vollumfänglich dokumentiert. Eine neue Kalibriertafel erlaubt zudem die Justierung der besonders präzisen LIDAR-Sensoren, die zunehmend an Bedeutung gewinnen. Für die Kalibrierung von Heckkameras und 360-Grad-Umfeldkameras stehen ebenfalls fahrzeugspezifische Kalibriermatten von Bosch zur Verfügung.
Neues Modul für die Kalibrierung und Funktionsprüfung von Seiten- und HeckradarFür die Kalibrierung und Funktionsprüfung von Seiten- und Heckradar hat Bosch jetzt das Modul CTA 105-01 als neues Zubehör für das DAS 3000 im Programm. Im Werkstattumfeld sind Kalibrierungen von Radar-Sensoren oft sehr schwierig, da ein ausreichend großes Freifeld selten verfügbar ist. Neben dem Kalibriermodul werden dann unter Umständen viele störende bzw. statische Objekte wie Hebebühnen, Werkzeugwägen oder andere Fahrzeuge erfasst. Die Technik des Doppler-Simulator-Modul schafft Abhilfe. Das Modul wird mit einer Schnellkupplung am Messbalken des DAS 3000 befestigt. Bei der exakten Positionierung wird der Anwender ebenfalls durch die Positionierungssoftware unterstützt.
