Hochpräzise Werkzeugmaschinen: temperierte Linearführungen online konfigurieren

• Digitale Auswahl, Konfiguration und Bestellung rund um die Uhr, weltweit

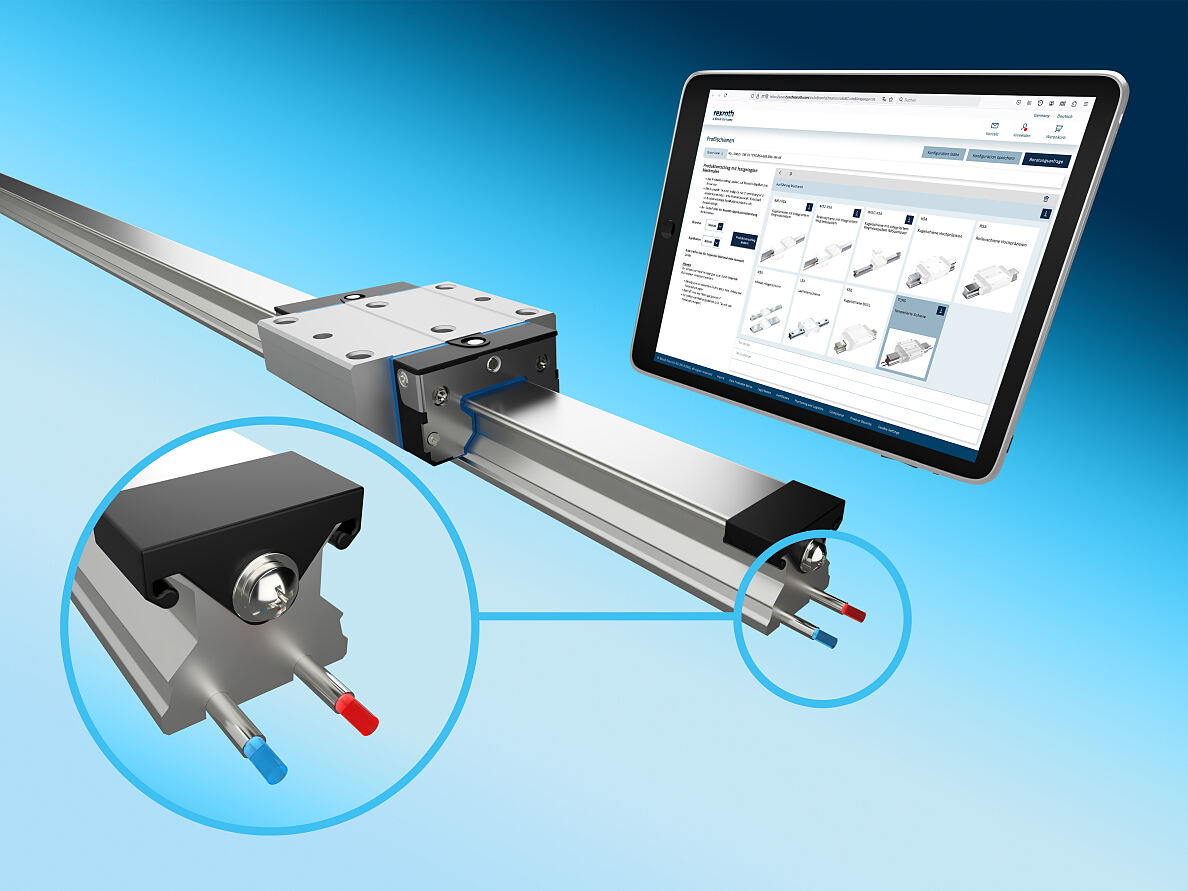

• Höchste Präzision durch integrierte Kühlleitungen in der Profilschiene
• Stabilere Prozesse und kürzere Zykluszeiten bei gleichem Bauraum

Moderne Lineartechnik trägt zur Wettbewerbsfähigkeit des Werkzeugmaschinenbaus bei. Mit der patentierten Temperierungsoption für Führungsschienen bietet Bosch Rexroth einen integrierten Ansatz, mit dem hochpräzise Bearbeitungen ohne zusätzlichen Bauraum noch präziser, stabiler und leistungsfähiger ausgeführt werden können. Die am Markt einzigartige Lösung, die sich auch für Retrofits und modulare Maschinenkonzepte eignet, ist ab sofort im Rexroth Online-Konfigurator für Führungsschienen verfügbar.

Das patentierte Thermo Compensating Rail System TCRS von Bosch Rexroth bietet Werkzeugmaschinenherstellern und ihren Serviceteams eine wirtschaftliche Temperierungsfunktion für neue und bestehende Maschinen. Durch die integrierten Kühlkanäle der TCRS-Variante kann das thermische Verhalten der prozessbeteiligten linearen Führungs- und Antriebskomponenten bei gleichem Bauraum kostengünstig verbessert werden, beispielsweise beim Hochgeschwindigkeits- und Präzisionsfräsen.

Mithilfe der patentierten Temperierungsoption von Bosch Rexroth lassen sich Bearbeitungsprozesse stabilisieren und die Genauigkeit um bis zu 75 % erhöhen. Außerdem kann Ausschuss vermieden, Materialien eingespart und Produktionsstarts sowie Taktzeiten verkürzt werden. Um die Wirtschaftlichkeit ihrer Maschinenserien zu steigern, können Hersteller mit TCRS auch optionale Performance- und Retrofit-Pakete anbieten.

Digitales Engineering im Online-Konfigurator
Die kosteneffiziente Temperierungsoption kann schnell und einfach im Online-Führungsschienenkonfigurator ausgewählt werden. Jede der vier Baugrößen von 35 bis 65 ist in zwei Bauformen mit und ohne Bodennut verfügbar. Optionale Umlenktaschen ermöglichen eine 180°-Abwinkelung der Kühlleitungen innerhalb der Schiene. Nach der Konfiguration können die CAD-Daten und die technische Dokumentation kostenlos heruntergeladen und die Profilschiene direkt im Rexroth Online-Shop bestellt werden.

Die TCRS-Option im Online-Konfigurator ist zunächst für Rollenschienen abgebildet, für die Kugelschienen ist sie in Vorbereitung. Die Führungswagen sind für Schienen mit und ohne TCRS identisch und können ebenfalls online konfiguriert werden.

Integriertes Messsystem für höchste Anforderungen
Bosch Rexroth liefert die TCRS-Schienen auf Wunsch auch mit dem integrierten Weg-Messsystem IMS. Dadurch lassen sich die drei Funktionen Führen, Messen und Temperieren in einer platzsparenden und nachrüstbaren Lösung vereinen. Werkzeugmaschinen können so bei minimalen Konstruktions- und Betriebskosten höchste Präzision erreichen.
