03.06.2025
Kompakte Schwerlastachse mit zwei Tischteilen optimiert Bauraum und Taktzeit dynamischer Anwendungen im Handlingbereich
- Dynamisches Handling von zwei Massen mit jeweils bis zu 385 kg in einer Linearachse
- Als Einzelachse oder Linearroboter individuell konfigurierbar
- Für Anwendungen mit hohen Antriebsmomenten und kurzen Taktzeiten
Bosch Rexroth erweitert seine

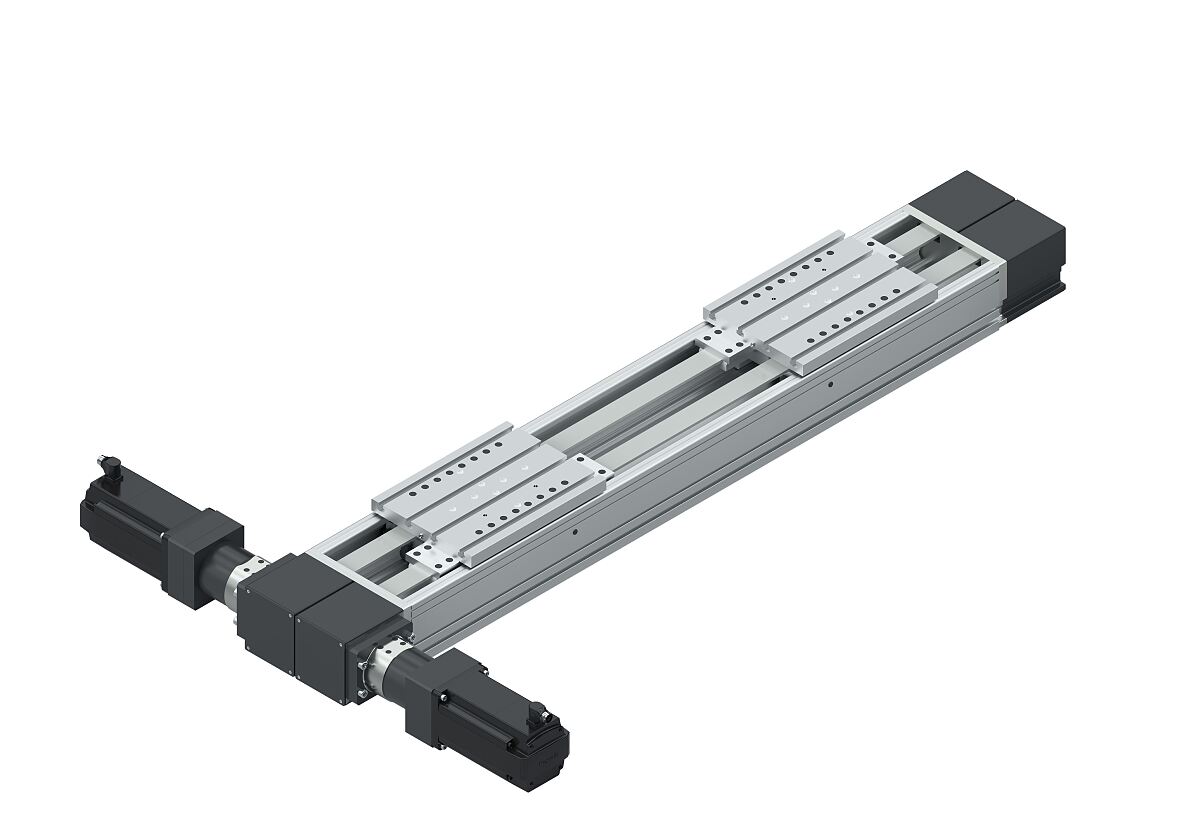

Compactmodul-Baureihe CKR um eine innovative Doppelriemenachse für das dynamische Handling mit einer Gesamtnutzlast bis zu 770 kg. Die neue Schwerlastachse CKR-280 vereint die Funktionen von zwei Linearachsen in einem Linearsystem. Die beiden unabhängig voneinander angetriebenen Tischteile in einem Hauptkörper ermöglichen dynamische Anwendungen mit hohen Antriebsmomenten und kurzen Taktzeiten. Das kompakte Doppelhandling spart wertvollen Bauraum ein und steigert die Produktivität. Gleichzeitig sinken Zeit- und Kostenaufwände für Engineering, Montage und Inbetriebnahme. Bestellbar ist die neue Lösung als Einzelachse oder kombiniert mit anderen Linearachsen als Mehrachssystem, optional auch inklusive Antriebspaket.
Ob Batteriefertigung, Intralogistik oder Automatisierung in der Werkzeugmaschine: In vielen Branchen steigt der Bedarf an kompakten Handlinglösungen, die große Nutzlasten mit hoher Dynamik bewegen. Mit der neuen Doppelriemenversion der Compactmodul-Baureihe CKR in Baugröße 280 bietet Bosch Rexroth dafür eine bauraumoptimierte Schwerlastachse mit zwei Nutzlasten bis 385 kg und Antriebsmomenten bis 250 Nm.

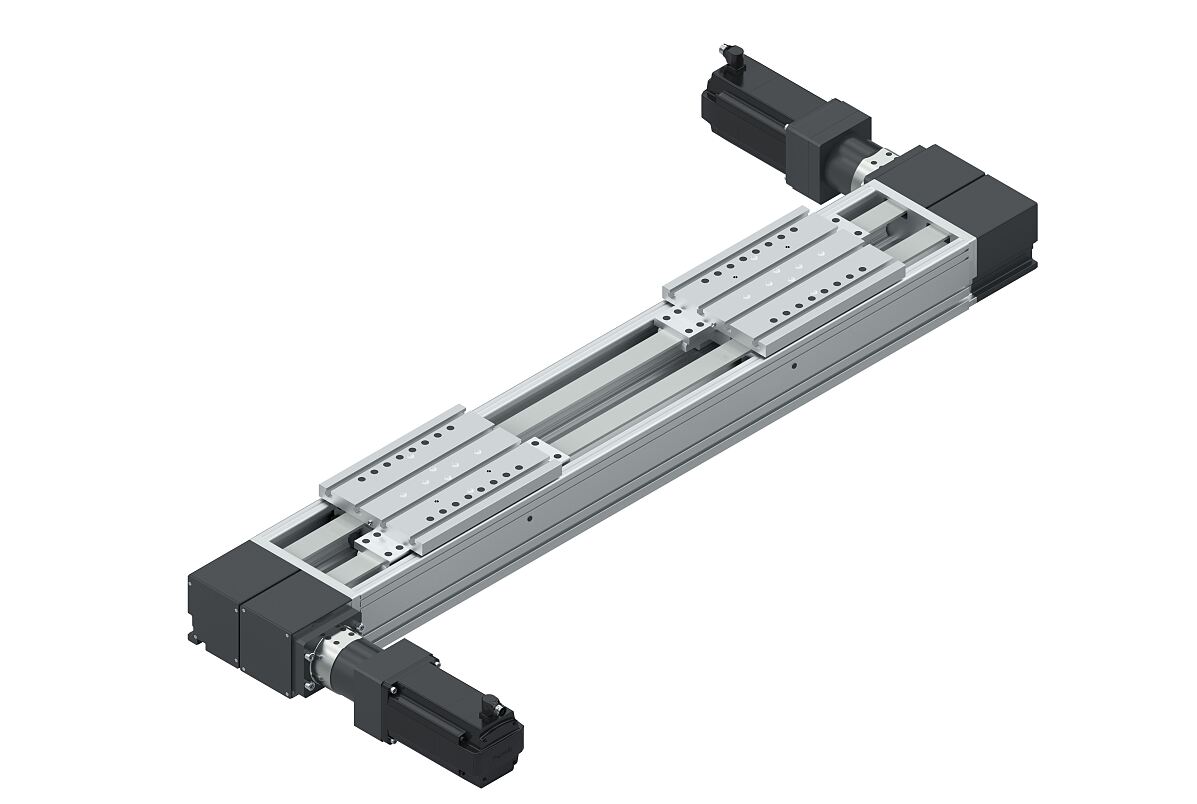

Die beiden Tischteile der Doppelriemenachse können unabhängig voneinander im stabilen Aluminium-Hauptkörper des Compactmoduls bewegt werden. Durch die beiden integrierten Antriebsstränge lassen sich nun vielfältige Aufgaben mit nur einer statt bisher zwei Linearachsen lösen. Das spart Zeit, Kosten und Bauraum.
Für ein schnelles und einfaches Engineering können die Compactmodule bis zu einer Länge von 5,50 m online konfiguriert werden. Auf Wunsch realisiert Bosch Rexroth auch größere Verfahrwege. Eine hohe Beschleunigung von bis zu 5g und eine maximale Geschwindigkeit von 5 m/s schaffen optimale Voraussetzungen für kurze Taktzeiten bei gleichzeitig hoher Präzision mit einer Wiederholgenauigkeit von +/- 0,05 mm. Je nach Anforderung lassen sich unterschiedlichste Verfahrprofile unabhängig voneinander umsetzen.
Nach ihrer Markteinführung wird die Schwerlastachse CKR-280 als neue Baugröße auch in die eTool-Kette für Einzel- und Mehrachssysteme integriert.
