Sicher in die Zukunft mit ADAS-Kalibriersystemen von Bosch

• Zukunftssichere ADAS-Kalibriersysteme mit der neuen Kalibrierungssoftware ADAS One Solution von Bosch
• Kameragestützte Schritt-für-Schritt-Anleitung und grafische Animationen für den exakten Aufbau des Kalibriersystems
• Fahrzeugspezifische, herstellerkonforme Kalibriertafeln und -matten für Kamerasysteme, Radar- und Lidarsensoren nahezu aller Fahrzeughersteller

Fahrerassistenzsysteme zählen heute zur serienmäßigen Grundausstattung in allen Fahrzeugklassen. Sie unterstützen den Fahrer und helfen, Unfälle zu vermeiden. Voraussetzung für die jederzeit sichere Funktion der Systeme sind präzise eingestellte und kalibrierte Sensoren und Kamerasysteme. Für die effiziente Rekalibrierung der fortschrittlichen Fahrerassistenzsysteme (ADAS) in der Werkstatt hat Bosch die Kalibrierungssoftware ADAS One Solution entwickelt. Die neue ADAS One Solution unterstützt den Werkstattmitarbeiter beim effizienten Aufbau der Kalibriervorrichtung und sorgt für die präzise Einstellung der unterschiedlichen ADAS-Systeme im Fahrzeug, unter Berücksichtigung strenger Herstellervorgaben. Neuerdings ergänzt wird das Portfolio um den Radarreflektor CTA 120 zur Kalibrierung von Radar-Sensoren sowie der Doppler-Simulator CTA 110 für die Seiten- und Heckradar-Kalibrierung. Beide werden ebenfalls mithilfe der ADAS One Solution-Kalibrierungssoftware aufgebaut und ausgerichtet. Damit steht der Werkstatt ein von der Fahrzeugmarke unabhängiges, leistungsfähiges und zukunftssicheres ADAS-Kalibrierungssystem zur Verfügung, das im Vergleich zu manuellen Mess- und Ausrichtroutinen die Rüstzeiten halbiert. Ein Protokollausdruck dokumentiert nach Abschluss der Arbeiten die exakte ADAS-Justage mit allen Daten und kann als Nachweis der herstellerkonformen Durchführung dienen.

Effiziente Abläufe durch optimierte Benutzerführung
Schritt für Schritt führt die Kalibrierungssoftware ADAS One Solution den Anwender zunächst durch den Aufbau des Kalibriersystems. Dazu kann die ADAS-Software vollständig in die Bosch-Werkstattsoftware ESI[tronic] integriert, aber auch unabhängig auf einem PC oder Laptop genutzt werden. Der Nutzer erhält leicht verständliche Schritt-für-Schritt Anleitungen zur kameragestützten, fahrzeugspezifischen Ausrichtung, Position und Höhe der Kalibriertafeln sowie zu den erforderlichen Abständen zum Fahrzeug. Außerdem wurde in der neuen Positionierungssoftware die Navigation sowie Aufbauanleitungen und Bildschirmanzeigen benutzerfreundlich optimiert. Grafische Animationen führen den Nutzer nun visuell schrittweise durch den Ausrichtprozess. Nach Prüfung aller Voreinstellungen kann anschließend der Diagnoseablauf fortgeführt und die Kalibrierungsroutine erfolgreich ausgeführt werden.

Präzise ADAS-Kalibrierung an nahezu allen Fahrzeugtypen

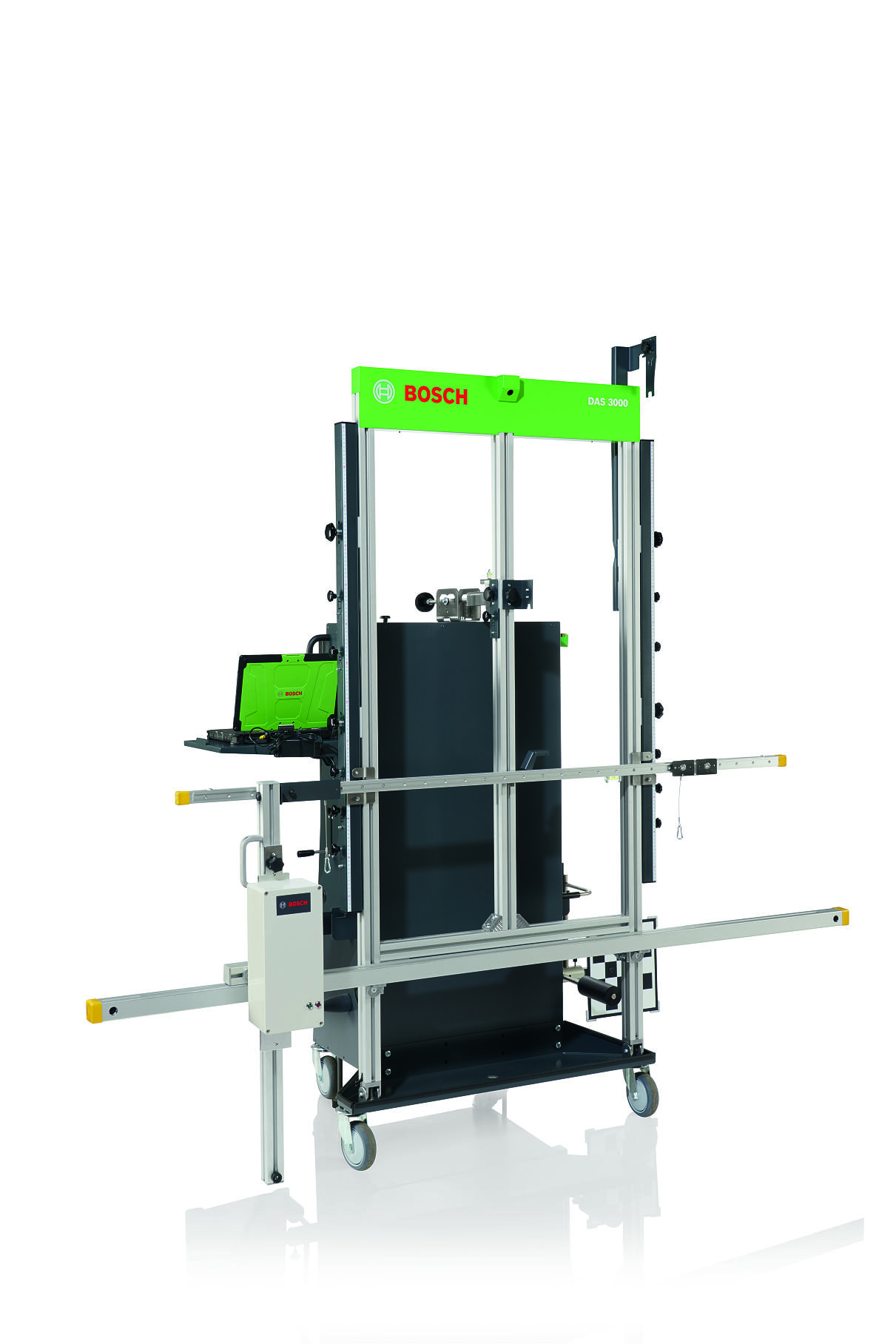

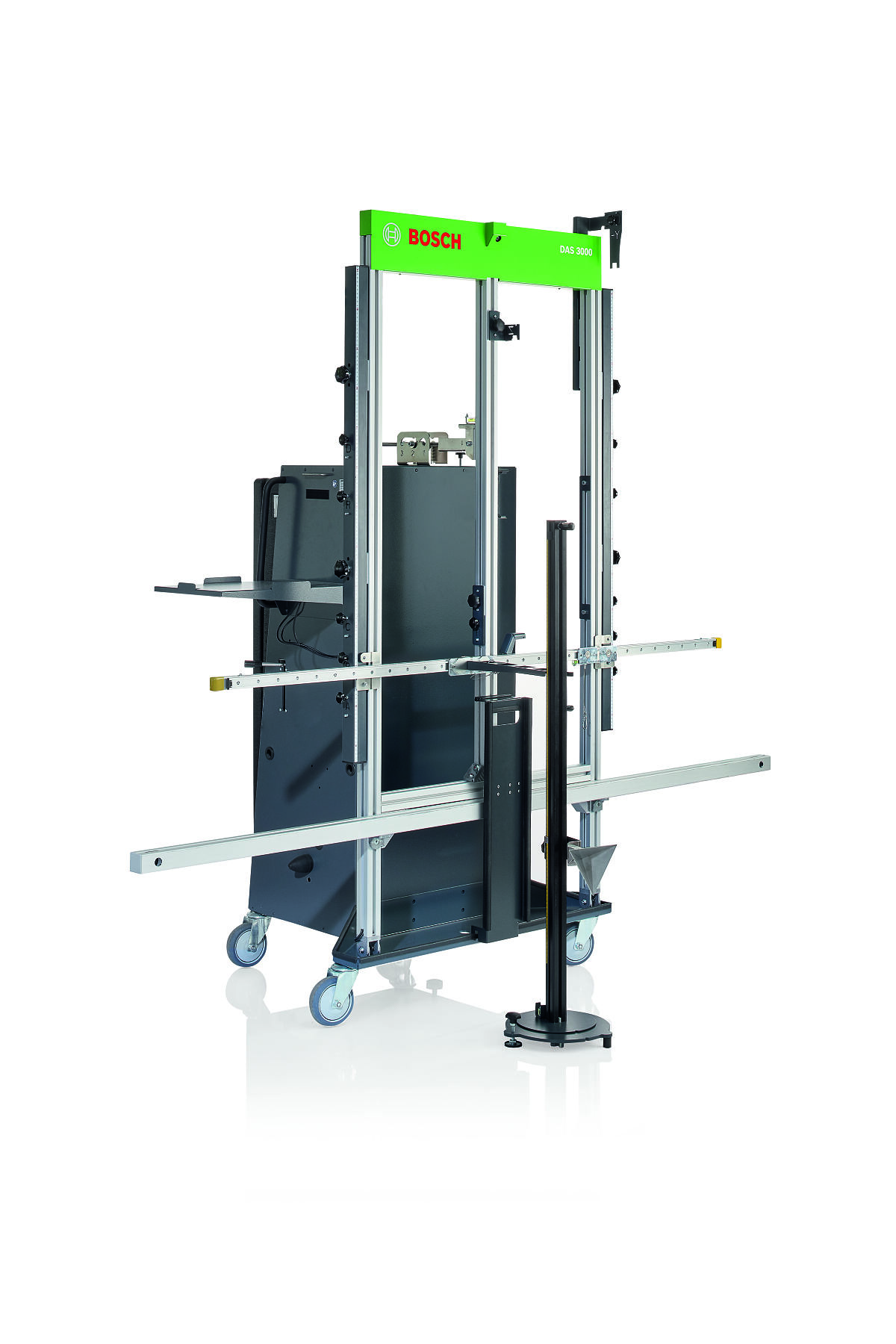

Mit dem neuen universellen Radarreflektor CTA 120 können zudem Radar-Sensortypen der unterschiedlichen Hersteller exakt kalibriert werden. Der Doppler-Simulator CTA 110 erlaubt die Kalibrierung von Seiten- und Heckradar für die einwandfreie Funktion des Spurwechselassistenten. Beide Systeme werden am DAS 3000 montiert und über die ADAS-One-Solution-Kalibrierungssoftware eingestellt. Für die unterschiedlichen Systeme der Fahrzeughersteller stehen für die Kalibriervorrichtung DAS 3000 von Bosch individuelle Starterkits und separat erhältliche Kalibriertafeln für Kamerasysteme, Frontradar und LIDAR-Systeme sowie Kalibriermatten für Heck- und Umfeldkameras zur Verfügung.
